雙氰胺固化劑的特點(diǎn)及應(yīng)用

　　雙氰胺固化劑的特性：

　　雙氰胺固化劑歸屬于最早使用的一類加溫固化類潛伏性固化劑，在室溫下為固態(tài)，不溶解于環(huán)氧樹(shù)脂，以塵粒狀分散化到環(huán)氧樹(shù)脂中，隨后加溫反映，一旦加溫到溶點(diǎn)周邊時(shí)，逐漸融解并極速反映固化。

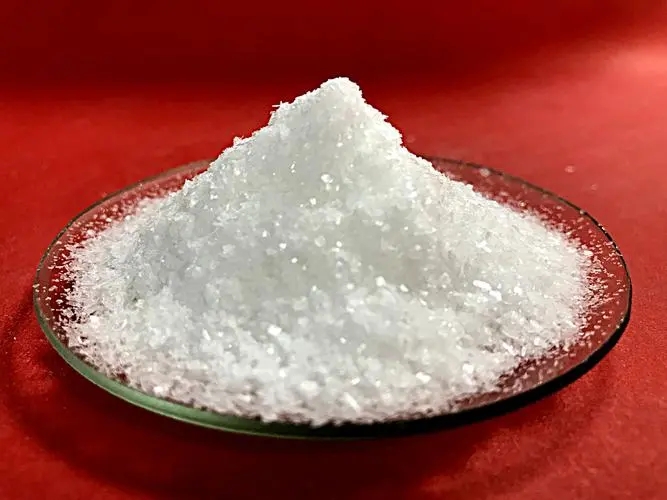

　　雙氰胺為灰白色結(jié)晶體粉末狀，溶點(diǎn)大概在209℃，可一部分融解于開(kāi)水、酒精、甲苯、二甲基甲酰胺。不溶解于二甲苯。

　　雙氰胺固化劑的應(yīng)用：

　　雙氰胺微粉末狀分散化到環(huán)氧樹(shù)脂中，貯存期可以達(dá)到6個(gè)月之上，存儲(chǔ)平穩(wěn)，不分層次，不固化。固化反映溫度一般在160~180℃，固化反應(yīng)速度20~60min。對(duì)環(huán)氧樹(shù)脂劑量190的雙酚A環(huán)氧樹(shù)脂，雙氰胺固化劑基礎(chǔ)理論使用量(按活潑氫劑量測(cè)算)為11.1份，但在具體使用量常常在4~10份范圍之內(nèi)(以100份品質(zhì)的環(huán)氧樹(shù)脂為標(biāo)準(zhǔn))。

　　雙氰胺固化劑的促進(jìn)劑：

　　雙氰胺的固化溫度較高，是它最大的缺點(diǎn)。為了更好地減少雙氰胺的固化溫度，提升其固化速率，改進(jìn)與環(huán)氧樹(shù)脂的相溶性，一般雙氰胺會(huì)相互配合各種各樣促進(jìn)劑一起應(yīng)用。由于應(yīng)用促進(jìn)劑與此同時(shí)會(huì)減少適用期，危害貯存期，所以要根據(jù)加工工藝必須挑選合適的促進(jìn)劑就很重要。

　　雙氰胺的促進(jìn)劑多見(jiàn)偏堿有機(jī)化合物，常見(jiàn)的促進(jìn)劑包含咪唑類以及化合物，有機(jī)化學(xué)脲類，改性材料丙烯胺及酰肼類。

　　雙氰胺固化物的特性：

　　雙氰胺環(huán)氧樹(shù)脂固化物有優(yōu)良的粘結(jié)特性和Tg溫度，且不上色。但雙氰胺固化劑防水性較差，在實(shí)際應(yīng)用中可考慮到性能測(cè)試方案酌情考慮調(diào)節(jié)雙氰胺使用量。

　　雙氰胺的主要用途：

　　雙氰胺環(huán)氧樹(shù)脂可運(yùn)用于靜電粉末，碳纖維預(yù)浸料，熱固化印刷油墨，聚酰亞胺薄膜，單組份膠黏劑等行業(yè)。
